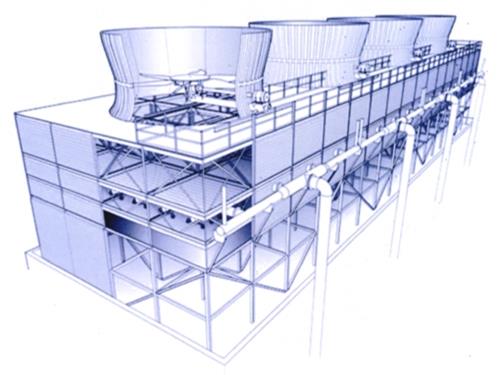

方形逆流式節能型玻璃鋼冷卻塔

發布者：特菱空調 發布時間:2020-07-28 閱讀數:

　　設計參數：工業塔(中高溫降)：空氣濕球溫度T=28℃，進塔水溫t1=42℃，出塔水溫t2=32℃;

　　民用塔(低溫降)：空氣濕球溫度T=28℃，進塔水溫t1=37℃，出塔水溫t2=32℃。

　　其他代碼如下：

　　以水溫降分：①低溫降(設計水溫降5℃)D一低噪聲

　　②中、高溫降(水溫降10～25℃)以代碼G表示。

　　以塔組成分：①L一無水盤②DP一淺水盤

　　③GP一深水盤(有效存水深度400r11m，如要求加大水深，訂貨時須提出)。

　　④FN一鋼結構方形逆流式。

　　代碼中的數字表示冷卻塔的規格，也即設計工況下單臺冷卻水量，單位為m3/h(外形及基礎圖所示為二臺塔，實用可單排多臺，或雙排多臺)。

　　選塔時需知冷卻水量Q和進塔水溫t1，出塔水溫t2，空氣濕球溫度T，按本說明的熱力性能曲線確定塔的規格。

　　冷卻塔的材料可耐一50℃低溫，但對于最冷月平均氣溫低于-10℃的地區訂貨時應說明，以便采取防結冰措施，冷卻塔造價需增加。

　　循環水的濁度不大于500mg/L，短期不大于100mg/L。不宜含有油污和機械性雜質。必要時需采取滅藻及水質穩定措施。

　　冷卻塔的基礎所承載荷見“基礎埋板及荷載表”。

　　冷卻塔的進出水管方向可按90度、180度、270度旋轉。

　　布水系統是按名義水量設計的，如實際水量與名義水量相差±15%以上，訂貨時應說明，以便修改設計。

　　冷卻塔進水溫度不超過60℃，如超過60℃訂貨時應說明。

　　風機葉片安裝角度可調，但要保證角度一致，且電機的電流不超過電機的額定電流。

　　風機可短時低速倒轉以消冰。

　　當用冷卻塔的水盤作水池時須另安裝“白助給水管”、“急速給水管”、“排污管”、“溢水管”，訂貨時須特別提出，冷卻塔報價不包括這部分價格。

　　冷卻塔零部件在存放運輸過程中，其上不得壓重物，不得曝曬，且注意防火。冷卻塔安裝、運輸、維修過程中不得運用電、氣焊等明火，附近不得燃放爆竹焰火。如有阻燃要求，訂貨時應提出，出廠價加25%。

　　本塔的運轉重量按填料水膜厚0.5mm計，沒考慮結垢后及粘附其它雜質的重量，如水質較差，建議濕重適當增加。本基礎荷載已按結垢重量計量。
