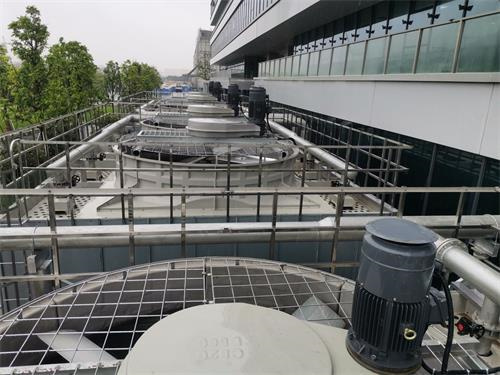

冷卻塔負壓低溫(低溫冷卻塔 28度)

冷卻塔及工作原理冷卻塔Thecoolingtower是用水作為循環冷卻劑，從一系統中吸收熱量排放至大氣中，以降低水溫的裝置；其冷是利用水與空氣流動接觸后進行冷熱交換產生蒸汽，蒸汽揮發帶走熱量達到蒸發散熱、對流傳熱和輻射傳熱等原理來散去工業上或制冷空調中產生的余熱來降低水溫的蒸發散熱裝置，以保證系統的正常運行，裝置一般為桶狀，故名為冷卻塔。冷卻塔是集空氣動力學、熱力學、流體學、化學、生物化學、材料學、靜、動態結構力學，加工技術等多種學科為一體的綜合產物。水質為多變量的函數，冷卻更是多因素，多變量與多效應綜合的過程。1、原理1、冷卻塔循環水系統中必須存在一定的富余能量20%-25%，在運行時就把這些能量聚集在某個閥門處，久而久之這些能量就白白地流失掉。外置式水輪機就是利用這些&ldquo；富余能量&rdquo；轉換為高效機械能，從而100%取代冷卻塔風機電機達到節電目的。2、外置式水輪機如何能達到電機驅動效率的關鍵是：了解冷卻塔循環水系統設計中的富余能量，同時水輪機的葉輪設計也是關鍵，富余能量的組成主要由以下6個部分：1循環水系統設計時必須考慮的余量值；2換熱設備的勢能利用；3水輪機的自身調節能力；4循環水系統的動能轉換效率；5閥門沒有開啟到位時，由閥門所消耗的能量。6低流量通過合并再分流方法滿足系統要求。3、冷卻塔舊塔節能改造冷卻塔與換熱設備之間由水泵來循環驅動，外置式水輪機利用回水壓力能來轉換驅動水輪機作功帶動風機，一般按照三個冷卻塔做節能改造，設計時流量偏大實際用量在60%左右，考慮到生產需求變化，節能改造方法是：二臺塔為水輪機驅動，一臺塔為電機驅動在夏季時段備用，工作示意圖4、冷卻塔新塔設計外置式水輪機的工作重點在于回水壓力或回水流量來滿足該水輪機帶動風機作功能力，能量守恒定律&mdash；&mdash；多少回水流量或壓力轉換=多少風機轉速。外置式水輪機轉速根據系統流量的增減而增減，該系統三臺外置式水輪機冷卻塔，水輪機出水管三臺塔貫通，通過旁通閥調整流量和便于維護。三臺冷卻塔工作示意圖2、結構外置式水輪機冷卻塔顧名思義，其主要設備是安裝在冷卻塔風筒外面的水輪機。外置式水輪機主要部件是304#不銹鋼葉輪、316L不銹鋼主軸、蝸殼主機采用碳鋼。導葉輪是能量轉換的重要部件，循環水進入葉輪前，通過導葉輪時產生旋流，進一步提高了葉輪的能量轉換效率。水輪機基礎為900*900上、下二塊鋼板采用雙頭螺栓可調節位置便于維護維修。水輪機重量設計與傳統型電機重量相似匹配與風筒內減速箱傳動軟連接等構成。冷卻塔外置式水輪機，由于安裝在冷卻塔風筒外面電機位置，無任何空間局限，外置式水輪機葉輪直徑、片數及形狀、角度可根據客戶的實際情況放大設計、增加扭力提高轉換效率。不同的流量、壓力的系統設計，達到最完美的傳動轉換比例，實現冷卻塔風機轉速大于或等于原電機驅動的風機轉速。外置式水輪機蝸牛形狀，采用仿生學蝸牛狀效應減少循環水的沖擊力和震動率。以下是我們廠家16年生產冷卻塔所得的經驗之談：冷卻塔的使用及維護注意事項：1、冷卻塔在長期使用中，應該定期保養，鋼構件每年至少做防腐一次。2、觀察冷卻塔流下來的水是否均勻，假如下來的水不均勻，就要把布水管取下清理干凈重新安裝。3、電源線是否完好，沒有磨損現象。4、電機轉動有否噪音，有噪音馬上停機檢查，直到故障排除。5、水臟容易把填料堵塞，清注意清理。常州市武進區洛陽盛利制冷設備廠專業生產玻璃鋼冷卻塔系列：有圓形大中小型冷卻塔，方形逆流式冷卻塔、橫流式冷卻塔、冷卻塔各種配件：風機，填料，電機減速機，布水器、噴淋頭、收水器等。并承接各種非標玻璃鋼制品制作，冷卻塔節能改造；維修保養業務。本廠冷卻塔具有，耐腐蝕、強度高、重量輕、占地少、結構合理，美觀耐用，品種齊全，質量保證。并且運輸、安裝和維修都較方便。已遍布大陸所有省份，并被許多重點廠家及單位所采用。我們盛利人的承諾：以優質的質量，低廉的價格，完善的售后服務，謁誠與您合作！玻璃鋼冷卻塔結構特點和優勢

玻璃鋼冷卻塔耐腐蝕、強度高、重量輕、體積小、占地少、美觀耐用，并且運輸、安裝和維修都較方便。因而被廣泛應用于國民經濟各部門，對空調、制冷、空壓站、加熱爐及冷凝工藝等冷卻水循環系統尤為適宜。以圓形逆流式玻璃鋼冷卻塔為例，采用逆流式氣熱交換技術，填料采用優質的改性聚氯乙波片，以擴散淋水面積；通過旋轉布水方式，實現布水均勻，增強冷卻效果。我廠曾對本系列的外形設計作過局部改進，使其更加運行可靠、耐用、裝配方便。玻璃鋼冷卻塔的結構：1塔體：型線合理，氣流平穩，材質優良，色彩鮮艷，表面膠衣樹脂內含有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。安丘偉赫玻璃鋼。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上面裝有防噪消聲墊，有效降低了滴水聲。2填料：采用改性聚氯乙烯波片，橫向增加了凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70度、低溫-50度，阻燃性好。3旋轉布水器及布水管：裝有不銹鋼球軸承，運轉靈活可靠，水頭低，布水均勻，采用鋁合金或玻璃鋼制成的布水管，管上安裝收水板，克服了飄水現象。4風機：由清華大學工程力學系根據系列冷卻塔參數設計的低噪聲、高效率風機，鋁合金板翼型或玻璃鋼葉片、噪聲小、效率高。5冷卻塔電機：由清華大學電機系在Y型系列安裝尺寸的基礎上，為冷卻塔設計的低噪聲節能電機、密封防水性能好、耐高溫、效率高、噪聲小。6減速裝置：采用了滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。7吸聲設施：超低噪聲型冷卻塔在進風口外增加了帶吸聲材料的屏蔽，并在上下兩部裝有吸聲柵，以達到最大的降噪效果。安丘偉赫玻璃鋼內部資料。在上塔體出風口安裝了帶吸聲材料的喇叭口屏蔽及吸聲柵，降低了風機及電機傳出來的噪聲。8進風窗：裝有玻璃鋼百葉片，減少飄水，氣流阻力小，特別適合北方地區及全年都需要使用冷卻塔的單位。9支架：所有風機、填料、進風窗、塔體等處鋼支架為裝配式，鍍鋅或涂漆防腐。緊固件都采用鍍鋅或不銹鋼螺栓。2、方形橫流式冷卻塔本系列橫流式玻璃鋼冷卻塔采用兩側進風，靠頂部的風機，使空氣經由塔兩側的填料，與熱水進行介質交換，濕熱空氣再排向塔外。填料采用兩面有凸點的點波片，通過安裝頭使點波片粘結成整體，以提高剛性，兩面的凸點還可避免直接滴水，因此提高了水膜形成能力，填料尾部設有收水措施。玻璃鋼冷卻塔優勢和主要特點：1節省空間，結構輕型化采用專為本系列冷卻塔設計的高效熱交換填料，其換熱面積大幅度提高，與原HBLD系列及原HBLCD系列相比，其占地面積大幅度下降，由于結構設計的優化及采用鋼結構，運轉重量也大大降低。2節省電力采用通風阻力小的填料和由清華大學專為冷卻塔設計的機翼型玻璃鋼高效風機，從而減小所配用的電機功率，超低噪聲型采用的電機功率更小，更節省電力，也可根據用戶的要求，配用雙速電機來節電。3運轉噪聲極低采用清華大學專為冷卻塔而設計的FRP材質的機翼低噪聲軸流式風機和專為冷卻塔而設計的低噪聲電機，從而降低了冷卻塔的運轉噪聲。超低噪聲系列冷卻塔的運轉噪聲更低，全面符合環保要求。若配用雙速電機，在夜間低速運行時，還能使噪聲再下降2-3dBA,用戶需要雙速電機應在訂貨時單獨提出要求。4良好的耐腐蝕性塔體、水槽及面板均采用具有良好耐腐蝕性能的FRP材質，并在膠衣樹脂中加有光穩定劑，具有良好的抗老化性能，經久不變色。安丘偉赫玻璃鋼。塔體鋼結構件在加工后采用鍍鋅處理，提高冷卻塔的耐腐蝕性能，在正常使用壽命內，不需另外防腐。5組合方便可采用組合方式來滿足不同工況的要求，用戶也可根據場地情況進行決定組合，并可根據用戶的建筑物特點，調整冷卻塔的外觀。如用戶場地十分有限。我廠家也可針對用戶的特殊要求進行設計，滿足用戶對熱力性能及噪聲的要求。6維護方便本系列冷卻塔為組合式設計，相鄰冷卻塔空氣室相互隔開，可在冷卻塔正常運轉的前提下，進行維護檢修，清洗填料、積水管和水箱的工作更加方便。
